※実際の原寸とは異なります。
| アルミ(X-31〜33) | |||

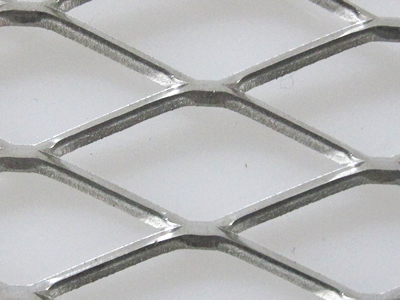

X-31写真 ※クリックで拡大 |
 |
||
| 品番 | X-31 | X-32 | X-33 |
| 写真 ※クリックで拡大 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |

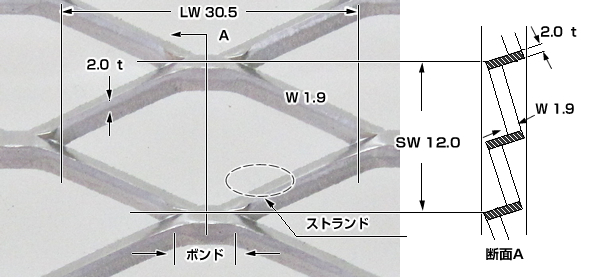

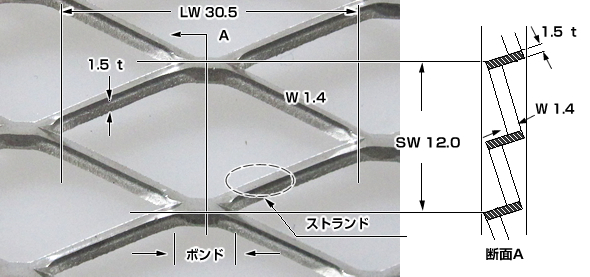

1.2T/W1.4 | 1.5T/W1.4 | 2.0T/W1.9 |
| メッシュ寸法(SW/LW) | 12/30.5 | ||
| アルミ(X-42〜43) | ||

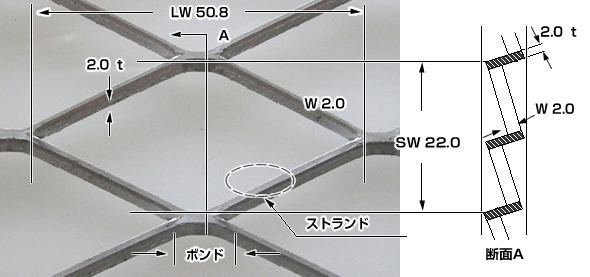

X-42写真 ※クリックで拡大 |
 |
|
| 品番 | X-42 | X-43 |
| 写真 ※クリックで拡大 |
 |
 |
| 板厚(T)/ キザミ(W) |

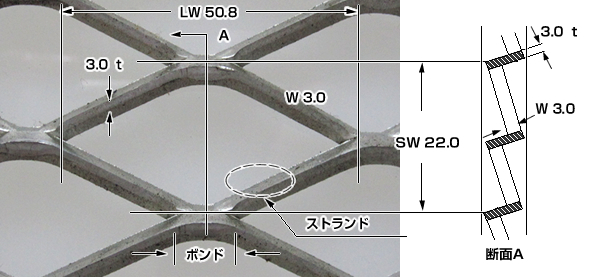

2.0T/W2.0 | 3.0T/W3.0 |
| メッシュ寸法(SW/LW) | 22/50.8 | |
| アルミ(X-63) | |
X-63写真 ※クリックで拡大 |
 |
| 板厚(T)/ キザミ(W) |
4.0T/W4.0 |
| メッシュ寸法 (SW/LW) |
34/76.2 |
| アルミ（0.5ｔ〜1.5ｔ) | ||||
0.8T/W1.0 ※クリックで拡大 |
 |
|||
| 写真 ※クリックで拡大 |
 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |

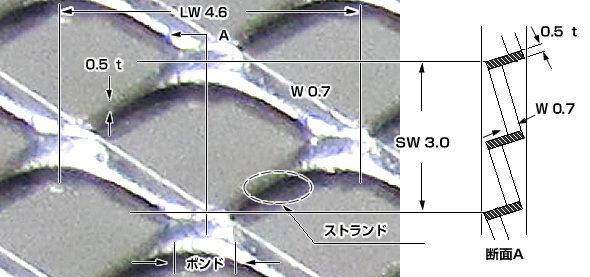

0.5T/W0.7 | 0.5T/W0.7 | 0.5T/W0.8 |
0.8T/W1.0 |
| メッシュ寸法 (SW/LW) |

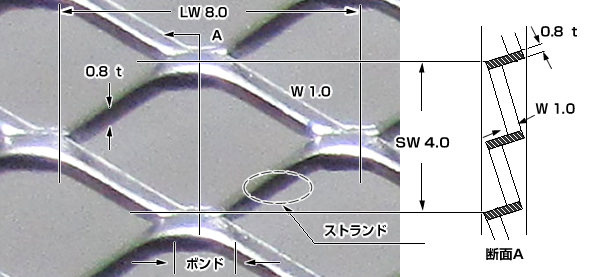

3.0/4.6 | 3.1/6.0 | 4.0/8.0 | 4.0/8.0 |
| 写真 ※クリックで拡大 |
 |
 |
 |
|
| 板厚(T)/ キザミ(W) |
0.5T/W1.0 | 0.8T/W1.0 | 0.8/W1.0 |
|
| メッシュ寸法 (SW/LW) |
7.0/14.0 | 7.0/14.0 | 7.0/14.0 | |
| 写真 ※クリックで拡大 |
 |
|
|
|
| 板厚(T)/ キザミ(W) |
0.8T/W1.0 | 1.0T/W1.0 | 0.8T/W1.0 |
1.5T/W1.5 |
| メッシュ寸法 (SW/LW) |
10.0/20.0 | 10.0/20.0 | 14.0/25.0 | 16.0/32.0 |
 |
