※実際の原寸とは異なります。
| JISタイプ(XG11〜14) | ||||
XG13写真 ※クリックで拡大 |
 |
|||
| JIS記号 | XG11 | XG12 | XG13 | XG14 |
| 写真 ※クリックで拡大 |  |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
4.5T/W7.0 | 6.0T/W7.0 | 6.0T/W9.0 | 8.0T/W9.0 |
| メッシュ寸法(SW/LW) | 34/135.4 | |||
| JISタイプ(XG21〜24) | ||||
XG21写真 ※クリックで拡大 |
 |
|||
| JIS記号 | XG21 | XG22 | XG23 | XG24 |
| 写真 ※クリックで拡大 |
 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
4.5T/W7.0 | 6.0T/W7.0 | 6.0T/W9.0 | 8.0T/W9.0 |
| メッシュ寸法(SW/LW) | 36/101.6 | |||
| JISタイプ(XS31〜33) | |||
XS32写真 ※クリックで拡大 |
 |
||
| JIS記号 | XS31 | XS32 | XS33 |
| 写真 ※クリックで拡大 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
1.2T/W1.5 | 1.6T/W2.0 | 2.3T/W3.0 |
| メッシュ寸法 (SW/LW) |
12/30.5 | ||

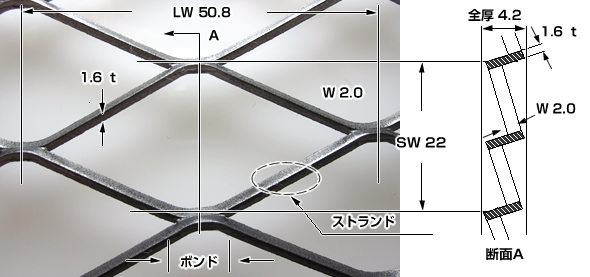

| JISタイプ(XS41〜43) | |||
XS42写真 ※クリックで拡大 |
 |
||
| JIS記号 | XS41 | XS42 | XS43 |
| 写真 ※クリックで拡大 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
1.6T/W2.0 | 2.3T/W2.5 | 3.2T/W3.5 |
| メッシュ寸法 (SW/LW) |
22/50.8 | ||
| JISタイプ(XS51〜53) | |||
XS52写真 ※クリックで拡大 |
 |
||
| JIS記号 | XS51 | XS52 | XS53 |
| 写真 ※クリックで拡大 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
1.6T/W2.5 | 2.3T/W3.0 | 3.2T/W4.0 |
| メッシュ寸法 (SW/LW) |
25/61.0 | ||

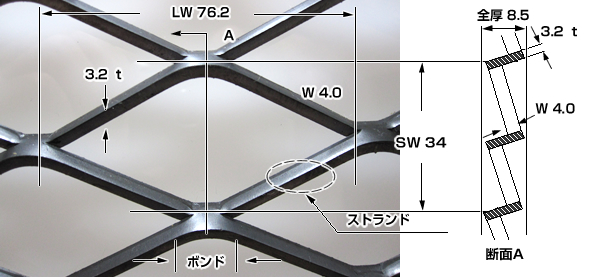

| JISタイプ(XS61〜63) | |||
XS63写真 ※クリックで拡大 |
 |
||
| JIS記号 | XS61 | XS62 | XS63 |
| 写真 ※クリックで拡大 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
2.3T/W3.0 | 3.2T/W4.0 | 4.5T/W5.0 |
| メッシュ寸法 (SW/LW) |
34/76.2 | ||
| JISタイプ(XS71〜73) | |||
XS71写真 ※クリックで拡大 |
 |
||
| JIS記号 | XS71 | XS72 | XS73 |
| 板厚(T)/ キザミ(W) |
2.3T/W3.5 | 3.2T/W4.0 | 4.5T/W5.0 |
| メッシュ寸法 (SW/LW) |
50/152.4 | ||
| JISタイプ(XS81〜83) | |||
XS81写真 ※クリックで拡大 |
 |
||
| JIS記号 | XS81 | XS82 | XS83 |
| 板厚(T)/ キザミ(W) |
3.2T/W4.0 | 4.5T/W5.0 | 6.0T/W6.0 |
| メッシュ寸法 (SW/LW) |
75/203.2 | ||
| JISタイプ(XS91〜93) | |||
| JIS記号 | XS91 | XS92 | XS93 |
| 板厚(T)/キザミ(W) | 3.2T/W5.0 | 4.5T/W6.0 | 6.0T/W7.0 |
| メッシュ寸法(SW/LW) | 115/304.8 | ||
 |
