カツラダ・スモールメッシュタイプ
エキスパンドメタルネット > カツラダ・スモールメッシュタイプ
カツラダ・スモールメッシュタイプ 製品規格表

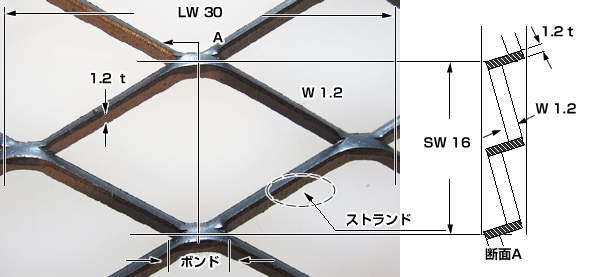

| SW | メッシュの短目方向中心間距離 |
|---|---|
| LW | メッシュの長目方向中心間距離 |
| T | 板厚 |
| W | 刻み幅（送り幅） |
| B | ボンド長さ |
| D | エキスパンドメタルの全厚 |
| ストランド | メッシュの細い部分 |
| ボンド | メッシュの交差している太い部分 |
| L | メッシュの長目方向製品寸法（巾） |
| S | メッシュの短目方向 製品寸法（長さ） 製品寸法はL×Sでお呼び下さい。 |
| T品目(そろばん目) | Y品目(タタミ目) |
 |
 |
下記規格表は鉄材の規格に基づいています。フラット加工・寸法切り・亜鉛メッキ加工も致します。
| カツラダタイプ規格表 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 規格呼称 | メッシュ 寸法 | ストランド寸法 | 単位 重量 (kg/㎡) | 一枚の重量（kg） | 開口率 (%) | JIS 相当 規格 | ||||
| SW | LW | T（板厚） | W | 914×1829 | 1219×2438 | 1524×3048 | ||||
| 1.672㎡ | 2.972㎡ | 4.645㎡ | ||||||||
| カツラダ 3号品 | 16 | 30 | 1.2 | 1.2 | 1.41 | 2.36 | 4.19 | 84.4 | ||
| カツラダ 4号品 | 16 | 30 | 1.6 | 1.6 | 2.5 | 4.18 | 7.43 | 80 | ||
| カツラダ 5号品 カツラダフラット 5号品 |
16 16 |
30 31 |
2.3 2.0 |
2.3 2.5 |
5 5 |
8.36 8.36 |
14.86 14.86 |
71 66 |
||
| カツラダ 7号品 | 24 | 50.8 | 2.3 | 2.3 | 3.5 | 5.86 | 10.41 | 16.26 | 81 | XS42 |
| カツラダ 8号品 カツラダフラット 8号品 |
24 24 |
50.8 52 |
3.2 2.9 |
3.2 3.5 |
7 7 |
11.71 11.71 |
20.81 20.81 |
32.52 32.52 |
73 69 |
XS43 |
| カツラダ 12号品 | 39 | 76 | 3.2 | 3.2 | 4 | 6.69 | 11.89 | 18.58 | 84 | XS62 |
| カツラダ ハニカム | 39 | 86 | 4.5 | 4.5 | 8 | 13.38 | 23.78 | 37.16 | 77 | |
| カツラダSG 16号品 | 34 | 135 | 6 | 7.3 | 20 | 33.44 | 59.44 | 92.9 | 57 | XG12 |
カツラダ・スモールメッシュタイプ 製品写真一覧
※実際の原寸とは異なります。
| カツラダタイプ(3号品～5号品) | |||
| 3号品写真 ※クリック で拡大 |
 |
||
| カツラダタイプ | 3号品 | 4号品 | 5号品 |
| 写真 ※クリック で拡大 |
 |
 |
 |
| 板厚(T)/ キザミ(W) |
1.2T/W1.2 | 1.6T/W1.6 | 2.3T/W2.3 |
| メッシュ寸法 (SW/LW) |
16/30 | ||
| カツラダタイプ(5号品～16号品) | |||||||
| JIS記号 | フラット 5号品 |
7号品 | 8号品 | フラット 8号品 |
12号品 | ハニカム | SG 16号品 |
| 板厚(T)/ キザミ(W) |
2.0T/W2.5 | 2.3T/W2.3 | 3.2T/W3.2 | 2.9T/W3.5 | 3.2T/W3.2 | 4.5T/W4.5 |
6T/W7.3 |
| メッシュ寸法(SW/LW) | 16/31 | 24/50.8 | 24/50.8 | 24/52 | 39/76 | 39/86 | 34/135 |
| スモールメッシュタイプ(1～3) | ||
 で拡大 |
 |
|
| スモール メッシュタイプ |
|
 |
| 写真 ※クリック で拡大 |
 |
 |
| 板厚(T)/ キザミ(W) |
0.8T/W0.8 | 0.8T/W0.8 |
| メッシュ寸法(SW/LW) | 7/12.7 | 7/14 |
